National Röhrenreceiver SA52-H mit MFB Schaltung ~ 1966

13 Berichten
5 Gebruikers
0 Reactions
895 Bekeken
(@ratfink)
Active Member
Deelgenomen: 17 jaar geleden
Berichten: 16
Topic starter

Hallo ich bin neu hier in diesem Forum.Ich komme aus Österreich und sammle seit einiger Zeit alte Hifigeräte und Schallplatten.Seit Anfang des jahre bin ich im Besitz eines National Röhrenreceivers SA 52-H mit eingebauter MFB Schaltung.Auf der Vorderseite gibt es einen Schalter mir 5 verschiedenen Stellungen und auf der Rückseite Anschlüsse für ein Paar Lautsprecher mit speziellen Steckern.Kann mir jemand etwas zu dieser Schaltung sagen und ob man spezielle Lautsprecher braucht oder ob jeder funktioniert?Lt. Internet dürfte die MFB Schaltung zu dieser Zeit ja schon existiert haben.
Danke im vorrraus Dieter



Citeren
(@annihilism)
Reputable Member
Deelgenomen: 17 jaar geleden
Berichten: 362


Hallo,

Das ist ein sehr schönes gerät! Ich glaube das diese gerät Anschlüsse für normale lautsprecher hat aber auch fur passive MFB lautsprecher (nicht activ). Ich glaube das Sie die normale lautsprecher anschlüsse für MFB brachen muss.



BeantwoordenCiteren
(@ratfink)
Active Member
Deelgenomen: 17 jaar geleden
Berichten: 16
Topic starter

Hallo,ja das Gerät hat auch Anschlüsse für normale Lautsprecher.Gab es auch passive MFB LS?
Gruss Dieter



BeantwoordenCiteren
(@ratfink)
Active Member
Deelgenomen: 17 jaar geleden
Berichten: 16
Topic starter

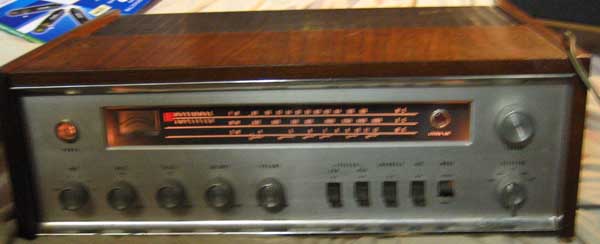

Hier einmal ein Foto von der Vorderseite.
Gibt es Fotos von den passiven MFB Lautsprechern und von welchen Firmen waren diese?
Gruss Dieter



BeantwoordenCiteren
(@ratfink)
Active Member
Deelgenomen: 17 jaar geleden
Berichten: 16
Topic starter

Hallo weiss niemand etwas zu diesem Receiver?



BeantwoordenCiteren
(@leendert)
Reputable Member
Deelgenomen: 20 jaar geleden
Berichten: 285


ich hatte damals wohl gehort von diesen gerat , es handelt sich um ein gegenkupplung aus dem lautsprecher wie das MFB principe , aber das element darin ist ein extra spule auf dem sprechspul vom lautssprecher
Vgl wie ein doppelten sprechspule.

Philips braucht ein piezo element

Ohne der spezial lautsprecher arbeitet dieses nicht

spater gibt es ein jvc gerat der auch strom gegenkupplung hatte
aber das war ein anderes princip zur optimaliserung der anschluss leitung



BeantwoordenCiteren
(@ratfink)
Active Member
Deelgenomen: 17 jaar geleden
Berichten: 16
Topic starter

Das heißt die eingebaute MFB Schaltung funktioniert nur mit den speziellen MFB Lautsprechern?
Gruss Dieter



BeantwoordenCiteren
(@jvschaik)
Eminent Member
Deelgenomen: 19 jaar geleden
Berichten: 21


I have this tube receiver in my collection.


I have the schematics, you can find them on http://www.radiomusuem.or g"> http://www.radiomusuem.org
I do not have the passive MFB loudspeakers. But maybe I can find them.
The receiver sounds good also with the reception of stereo FM broadcasting



BeantwoordenCiteren
(@leendert)
Reputable Member
Deelgenomen: 20 jaar geleden
Berichten: 285


richtig .. ohne special lautsprecher functioniert es nicht , aber die technik war nicht so weit wie nun , so vielleicht mochten sie etwas basteln um das prinzip zu prufen ?



BeantwoordenCiteren
(@ratfink)
Active Member
Deelgenomen: 17 jaar geleden
Berichten: 16
Topic starter

Gibt es eine Anleitung wie man solche Lautsprecher selber bauen könnte?



BeantwoordenCiteren
(@leendert)
Reputable Member
Deelgenomen: 20 jaar geleden
Berichten: 285


man braucht dafur ein diagram von dieser receiver



BeantwoordenCiteren
(@ratfink)
Active Member
Deelgenomen: 17 jaar geleden
Berichten: 16
Topic starter

Wäre toll falls jemand die passenden Lautsprecher hat ob er sie vielleicht fotografieren kann,damit man sieht wie sie funtionieren.
Gruss Dieter



BeantwoordenCiteren
(@roland79)
Estimable Member
Deelgenomen: 17 jaar geleden
Berichten: 129


Zb Visaton hat Lautsprecher mit Doppelspuhl, aber auf dasselber Spuhlkorper.

Aber ich frage mich ob den zweispulh Lautsprecher richtig sind fuer dieses Geraet. Es konnte auch sein die Lautsprecher haben zwei Spuhlkorper in einander, so das die MFB Spuhl besser magnetisch abgeschirmt ist von magnetischer Hauptfelt der Treiber.

Daneben sind MFB frequenzbereich, und Ruckkopplungsverstaerkung wichtig.
MFB mit Spuhl gibt kein Zeitverlust (wie bei piezo MFB), daher kann mann theoretisch uber ein grosseres Frequenzbereich ruckkupplung nutzen.

Also braucht man ein Diagram zum sehen was im inneren los ist.
