FB860 tweeter beveiliging

15 Berichten
4 Gebruikers
0 Reactions
1,052 Bekeken
 Arco
(@arco)
Trusted Member
Deelgenomen: 15 jaar geleden
Berichten: 62
Topic starter

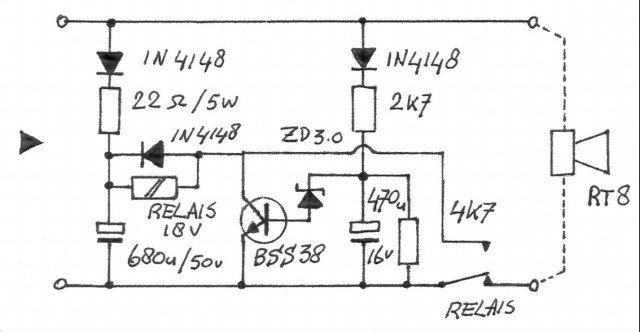

Voor geinteresseerden heb ik de tweeter beveiliging van de FB860 maar eens opgetekend:



Citeren
(@jorissie)
Reputable Member
Deelgenomen: 17 jaar geleden
Berichten: 453


Die zal altijd te traag zijn helaas, en hij verstiert het geluid van de mooie tweeter...



BeantwoordenCiteren
 Arco
(@arco)
Trusted Member
Deelgenomen: 15 jaar geleden
Berichten: 62
Topic starter

Ik zeg ook niet dat 'ie goed is, maar Philips gebruikt 'm nu eenmaal in de FB860... πŸ˜€



BeantwoordenCiteren
(@jorissie)
Reputable Member
Deelgenomen: 17 jaar geleden
Berichten: 453


Haha, zo mag ik het horen!:)



BeantwoordenCiteren
(@flipper)
Trusted Member
Deelgenomen: 14 jaar geleden
Berichten: 59


Zit zo'n beveiliging ook op de 821? Als je de kast opent hangt daar net zo'n blokje aan de printplaat als bij de 860..met een welgemeend sorry voor de tenen van de techneuten onder ons... πŸ˜€



BeantwoordenCiteren
(@tim89)
Estimable Member
Deelgenomen: 15 jaar geleden
Berichten: 167


@flipper wrote:

Zit zo'n beveiliging ook op de 821? Als je de kast opent hangt daar net zo'n blokje aan de printplaat als bij de 860..met een welgemeend sorry voor de tenen van de techneuten onder ons... πŸ˜€

ja die heeft hem ook
en de 825 ook

als ik een keer de 821 heb gaat dat blokje er mooi van tussen

schakelt toch altijd te laat
en als hij er van tussen is klinkt de tweeter ook beter



BeantwoordenCiteren
(@flipper)
Trusted Member
Deelgenomen: 14 jaar geleden
Berichten: 59


Nog beter? Wow, ga ik toch eens proberen...



BeantwoordenCiteren
(@tim89)
Estimable Member
Deelgenomen: 15 jaar geleden
Berichten: 167


ja meer rust in het hoog
en meer detail

die beveiliging is leuk bedacht maar heb ze al vaker op mp zien staan waar de tweeters er toch waren uit geblazen



BeantwoordenCiteren
 Arco
(@arco)
Trusted Member
Deelgenomen: 15 jaar geleden
Berichten: 62
Topic starter

Je kunt de beveiliging eruit halen/doorverbinden, en een TVS diode over de tweeter parallel zetten.
Werkt veel sneller, en is in rust geen belasting voor het signaal.
Een bidirectionele TVS diode van Vishay, de 1.5KE6.8CA (ofwel de 1N6267CA) reageert binnen 2mS als het vermogen boven de ~7 Watt komt.
Continu vermogen RT8 is 2W, bij 33/66% on/off is dat 10 Watt.



BeantwoordenCiteren
(@flipper)
Trusted Member
Deelgenomen: 14 jaar geleden
Berichten: 59


Ja dat voert mij als non-technicus dus te ver. Gewoon de beveiliging afknijpen, kan dat ook? Zie het plaatje:

Is het de opbouw op het bruine plaatje? En kan ik dan alle draadjes die er naar toe lopen afknijpen? πŸ™„
Grtz!



BeantwoordenCiteren
(@jorissie)
Reputable Member
Deelgenomen: 17 jaar geleden
Berichten: 453


Het is het hele bruine plaatje, dat fysiek tussen de tweeter en het filter zit.
Je kunt de draden er inderdaad zo afknippen en het filter direct met de tweeter
verbinden.



BeantwoordenCiteren
(@flipper)
Trusted Member
Deelgenomen: 14 jaar geleden
Berichten: 59


Aha, klinkt simpel. Voor de details: maakt het nog iets uit welk draadje met welk ander draadje wordt verbonden? Uiteraard in beide speakers hetzelfde, maar het heeft misschien ook met de polariteit van doen; 0 of 180 graden enz.. Graag je advies!



BeantwoordenCiteren
 Arco
(@arco)
Trusted Member
Deelgenomen: 15 jaar geleden
Berichten: 62
Topic starter

Als je aan de onderkant van het printje kijkt, zie je dat er al twee draden aan elkaar zitten met een printbaantje.
Die moeten dus aan elkaar komen, en de overige 2 komen ook aan elkaar.



BeantwoordenCiteren
(@jorissie)
Reputable Member
Deelgenomen: 17 jaar geleden
Berichten: 453


Klopt, en niet anders, anders krijg je een nare boost op je overnamegebied.
Geloof me, dat moet je even goed aansluiten πŸ™‚



BeantwoordenCiteren
(@flipper)
Trusted Member
Deelgenomen: 14 jaar geleden
Berichten: 59


Het is goed gegaan. Ik zag dat er twee zwarte draden en een rood/zwarte en een groen/zwarte naar het printplaatje liepen. De zwarten doorverbonden en de anders kleurden, en voila!
Ik kan niet zeggen dat ik veel verschil hoor, maar ik luister dan ook niet vaak op hoog volume, misschien is dat het. Dus nodig had ik de beveiliging sowieso niet.
Dank weer voor jullie ondersteuning!
